Leichtes Balkonkraftwerk mit zwei flexiblen Solarmodulen
Zwei LIONSHEE FLEX Pro 240MD Module liefern zusammen 480 Wp Solar-Nennleistung. Jedes Modul misst 1150 × 1090 × 2 mm und wiegt rund 2,6 kg. Zum Set gehören der NEP-600-Mikrowechselrichter und ein 5-m-Anschlusskabel. Die AC-Nennleistung des Wechselrichters ist von der verfügbaren Solarleistung zu unterscheiden: Zwei 240-Wp-Module liefern keine 600 W Solarleistung.

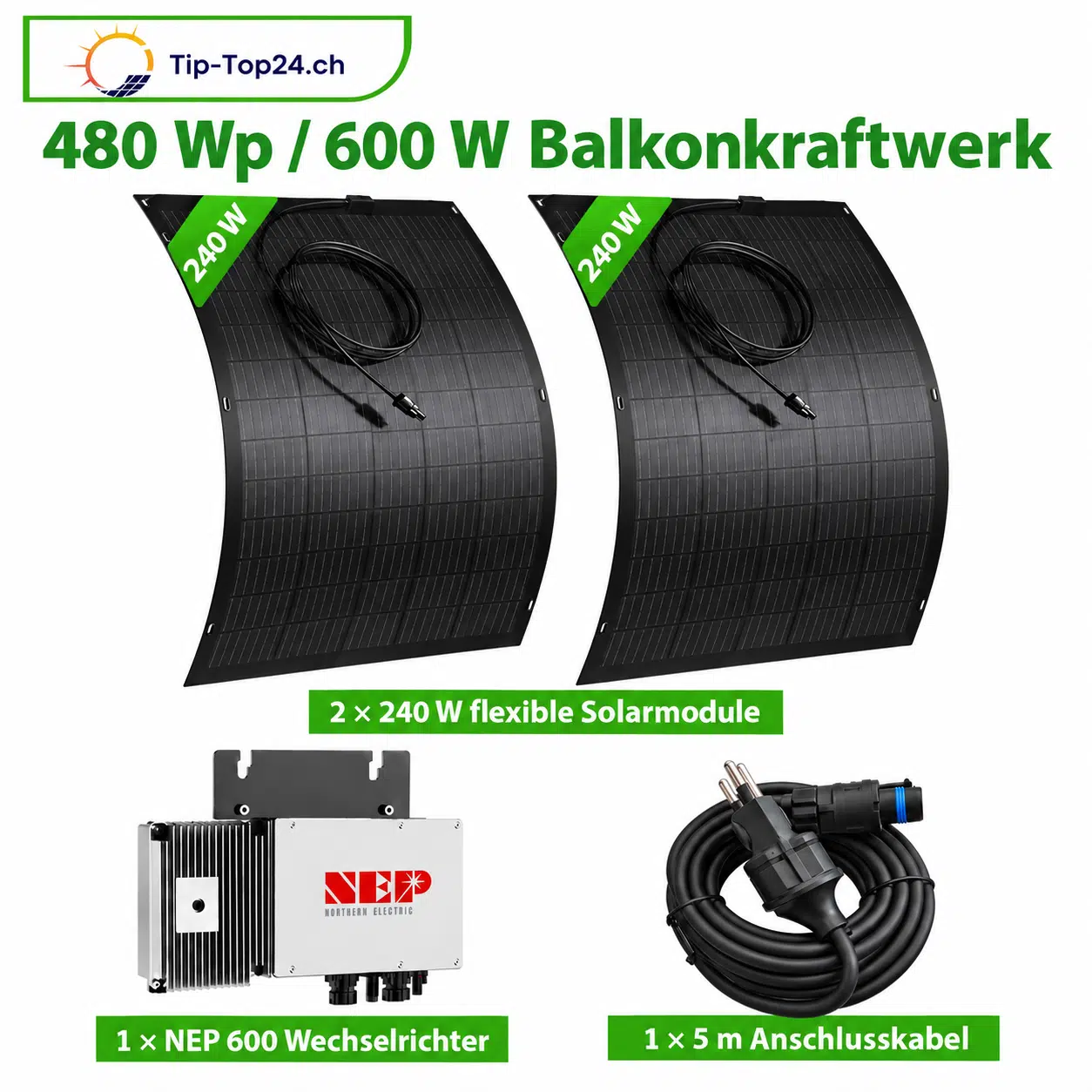

Lieferumfang
- 2 × LIONSHEE FLEX Pro 240MD, je 240 Wp

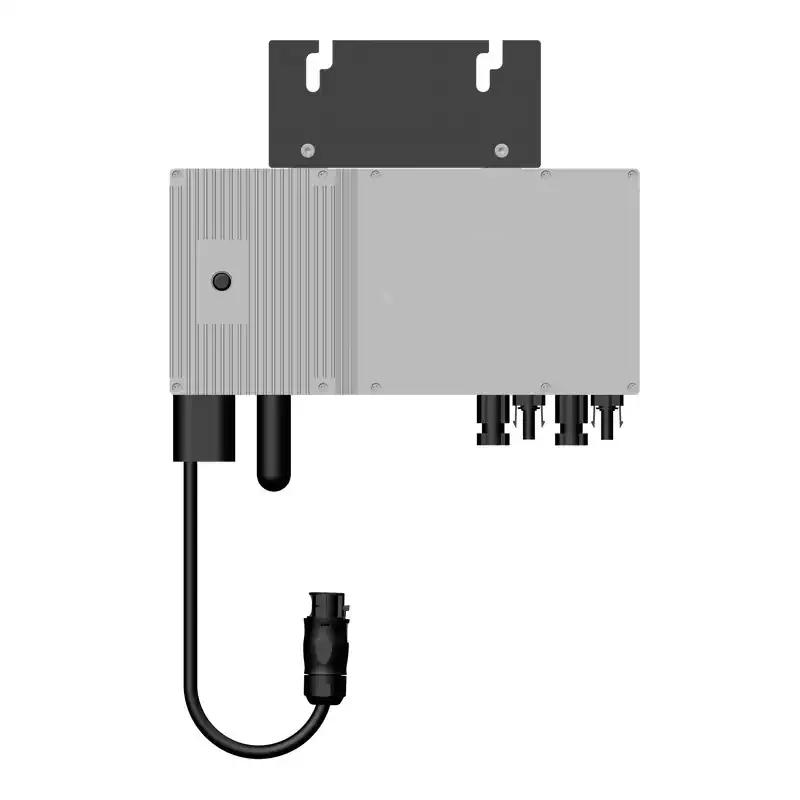

- 1 × NEP-600-Mikrowechselrichter
- 1 × 5-m-Anschlusskabel
Standortspezifische Halterungen und gegebenenfalls benötigte MC4-Verlängerungskabel sind separat zu wählen. Ein Y-Kabel ist für die vorgesehene Reihenschaltung nicht erforderlich.
Anschlussschema: zwei Module in Reihe
NEP DC-Eingang 1 (+) ─── (+) MODUL 1 (−)
│
direkte MC4-Verbindung
│
NEP DC-Eingang 1 (−) ─── (−) MODUL 2 (+)
NEP DC-Eingang 2: unbenutzt
mit geeigneten Schutzkappen wetterfest verschliessen
- Minusanschluss von Modul 1 mit dem Plusanschluss von Modul 2 verbinden.
- Den freien Plusanschluss von Modul 1 mit Plus des ersten DC-Eingangs verbinden.
- Den freien Minusanschluss von Modul 2 mit Minus desselben DC-Eingangs verbinden.
- Den zweiten DC-Eingang unbenutzt lassen und gemäss Herstelleranleitung wetterfest verschliessen.
Keine Parallelschaltung mit Y-Kabeln und kein einzelnes 240-W-Modul pro MPPT. Die Reihenschaltung ergibt unter Standard-Testbedingungen rund 42,02 V Betriebsspannung, 47,2 V Leerlaufspannung und 11,9 A Strom bei maximaler Leistung. Die Freigabe gilt ausschliesslich für die mitgelieferte Kombination. Polung, passende MC4-Steckverbinder und die Montage- und Anschlussvorgaben der Hersteller beachten. DC-Steckverbinder niemals unter Last trennen.
Montage und Nutzung
Die Module nicht knicken oder übermässig biegen. Befestigung, Windsicherung und Hinterlüftung müssen zum Montageort passen. Für den Anschluss in der Schweiz sind die geltenden Vorgaben und die Anmeldung beim Netzbetreiber zu beachten.
Modul-Datenblatt herunterladen
LIONSHEE FLEX Pro 240MD – leicht, flexibel und leistungsstark
240 W Solarleistung bei nur 2,6 kg Gewicht und 2 mm Dicke. Das flexible TOPCon-Solarmodul eignet sich für Anwendungen, bei denen Gewicht und Aufbauhöhe besonders wichtig sind – beispielsweise am Balkon, auf Fahrzeugen oder auf Booten. Die Montage muss zur jeweiligen Fläche und Belastung passen.
- Leicht und flach: 2,6 kg Nettogewicht, 2 mm Modulstärke.
- Flexible Bauweise: Glasfaser-/Harz-Aufbau mit Montageöffnungen.
- TOPCon-Technologie: MBB-Halbzellen und 18,66 % Modulwirkungsgrad laut Datenblatt.
- MC4-Anschlüsse: zwei Anschlussleitungen mit jeweils 3 m Länge und 2,5 mm² Querschnitt.
Technische Daten
- Modell: FLEX Pro 240MD
- Nennleistung: 240 Wp unter Standard-Testbedingungen
- Abmessungen: 1150 × 1090 × 2 mm
- Gewicht: 2,6 kg
- Leistungstoleranz: 0 bis +5 W
- Leerlaufspannung (Voc): 23,6 V
- Kurzschlussstrom (Isc): 12,6 A
- Maximale Systemspannung: 600 V DC
- Schutzart der Anschlussdose: mindestens IP67
- Betriebstemperatur: −40 bis +85 °C
Montagehinweis: Nicht knicken oder übermässig biegen. Befestigung und elektrische Auslegung müssen den Herstellerangaben entsprechen.
