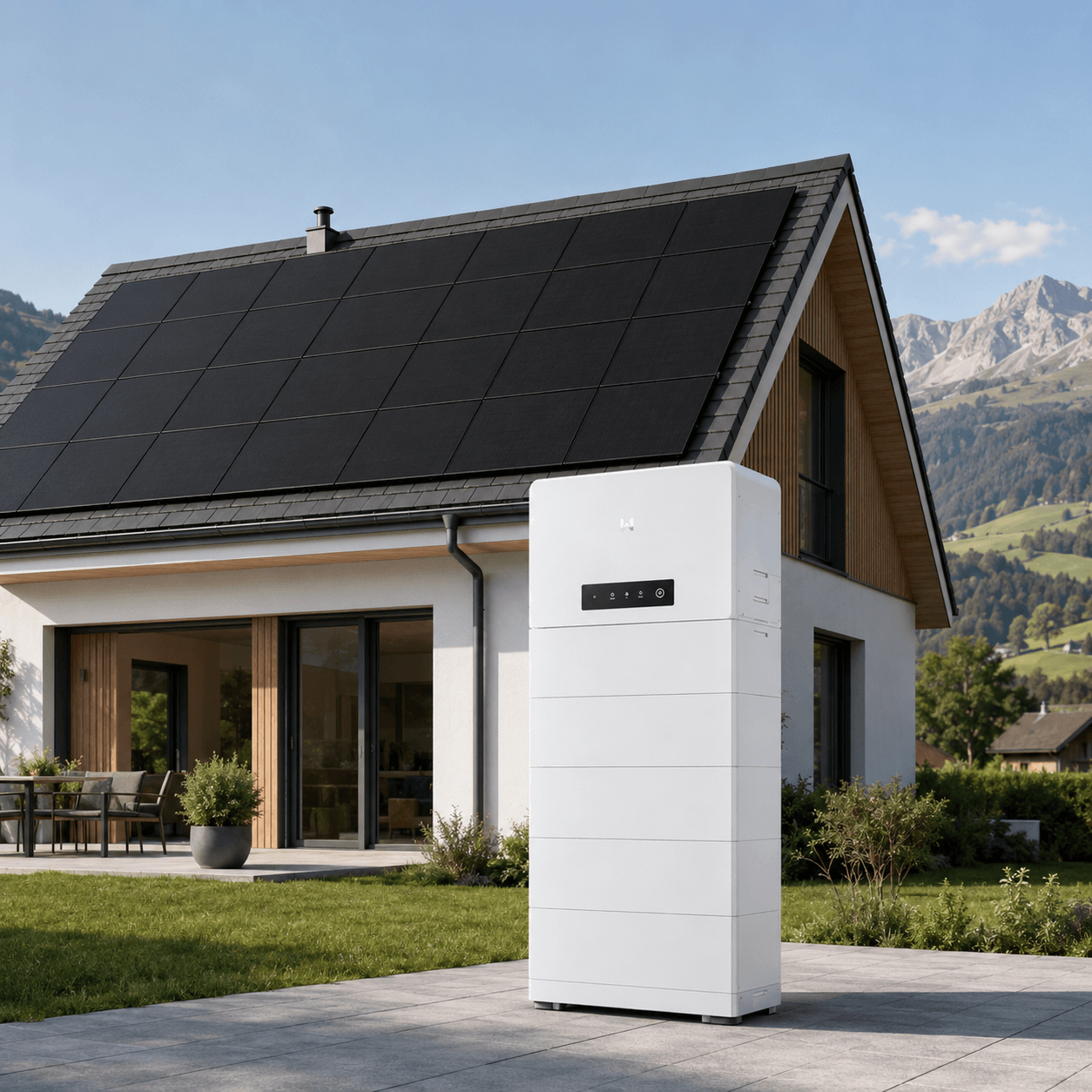

Diese leistungsstarke Photovoltaik-Komplettanlage kombiniert das GoodWe ESA All-in-One-Speichersystem mit 12-kW-Hybrid-Wechselrichter und 10-kWh-Batteriespeicher mit 30 bifazialen JA-Solar-Modulen à 455 Wp.
Die gesamte installierte Solarleistung beträgt 13’650 Wp beziehungsweise 13,65 kWp. Damit ist die PV-Leistung optimal auf den 12-kW-Hybrid-Wechselrichter abgestimmt. Das Verhältnis von Modul- zu Wechselrichterleistung beträgt rund 114 Prozent und ermöglicht eine hohe Auslastung, ohne den Wechselrichter unnötig stark zu überdimensionieren.
Die Anlage eignet sich besonders für Einfamilienhäuser, grössere Wohngebäude sowie Haushalte mit Wärmepumpe, Elektroauto oder erhöhtem Stromverbrauch.
Lieferumfang
- 1 × GoodWe ESA All-in-One 12-kW-Hybrid-Wechselrichter
- 10 kWh GoodWe LiFePO₄-Batteriespeicher
- 30 × bifaziale JA-Solar-Module mit je 455 Wp
- Gesamte Modulleistung: 13’650 Wp
- 1 × 100 Meter Solarkabel, 6 mm², rot
- 1 × 100 Meter Solarkabel, 6 mm², schwarz
- Integrierter Smart Meter
- 120-A-Stromwandler
- Integrierter dreiphasiger Backup-Anschluss
- Kommunikations- und Anschlusszubehör gemäss GoodWe-Lieferumfang

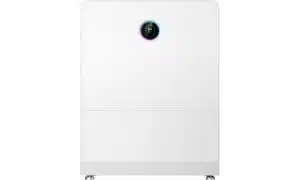

GoodWe ESA All-in-One – leistungsstark und flexibel erweiterbar
Das GoodWe ESA All-in-One-System vereint Hybrid-Wechselrichter, Batteriespeicher, Energiemanagement und dreiphasige Notstromversorgung in einer kompakten und optisch abgestimmten Einheit.
Die vormontierte und modular aufgebaute Systemarchitektur vereinfacht die Installation und sorgt für eine übersichtliche Verkabelung. Der integrierte Hybrid-Wechselrichter verarbeitet eine AC-Nennleistung von bis zu 12 kW und bietet genügend Leistungsreserven für grössere Haushaltsverbraucher.
Der 10-kWh-LiFePO₄-Speicher nimmt überschüssigen Solarstrom auf und stellt ihn abends, nachts oder bei einem Stromausfall wieder zur Verfügung. Dank der 1.0C-Batterietechnologie kann der Speicher schnell geladen und entladen werden.
Die Speicherkapazität lässt sich bei später steigendem Energiebedarf modular erweitern.
Die wichtigsten Vorteile
- 12 kW dreiphasige Wechselrichterleistung
- 10 kWh LiFePO₄-Speicherkapazität
- 13’650 Wp installierte PV-Leistung
- Ausgewogenes Verhältnis zwischen Modul- und Wechselrichterleistung
- Vier unabhängige MPPT-Tracker
- Maximal 21 A Eingangsstrom pro MPPT
- Bis zu 200 Prozent PV-Überdimensionierung möglich
- Dreiphasige Notstromversorgung
- Backup-Nennleistung bis 12 kVA
- Umschaltzeit auf Backup von weniger als 4 Millisekunden
- Integrierter Smart Meter mit 120-A-Stromwandlern
- KI-gesteuertes Energiemanagement
- KI-gestützter AFCI-3.0-Lichtbogenschutz
- Schutzart IP66
- Optionaler zuverlässiger Betrieb bis −20 °C mit Heizmodul
- Mehrstufiges Sicherheits- und Brandschutzsystem
- Überwachung und Steuerung über die GoodWe-App
- Speicherkapazität später auf bis zu 108 kWh erweiterbar
30 bifaziale JA-Solar-Module mit 13’650 Wp Gesamtleistung
Die 30 leistungsstarken JA-Solar-Module liefern jeweils 455 Wp und erreichen zusammen eine installierte PV-Leistung von 13’650 Wp beziehungsweise 13,65 kWp.
Die moderne bifaziale Glas-Glas-Technologie kann nicht nur das direkt auf die Vorderseite treffende Sonnenlicht nutzen, sondern auch Licht, das auf die Rückseite der Module gelangt. Der zusätzliche Ertrag hängt von der Montageart, dem Untergrund, dem Abstand zur Dachfläche und der tatsächlichen Rückseitenbestrahlung ab.
Besonders bei hellen Dachflächen, Flachdächern, Carports und aufgeständerter Montage kann die bifaziale Bauweise einen zusätzlichen Energieertrag ermöglichen.
Vorteile der JA-Solar-Module
- 455 Wp Nennleistung je Modul
- 13’650 Wp Gesamtleistung
- Moderne N-Type-TOPCon-Zelltechnologie
- Bifaziale Stromerzeugung über Vorder- und Rückseite
- Robuste Glas-Glas-Bauweise
- Hoher Wirkungsgrad
- Gute Leistung bei diffusem Licht
- Geringe altersbedingte Leistungsabnahme
- Geeignet für Hausdächer, Garagen, Carports und Freiflächen
Ausgewogene Systemdimensionierung
Mit 13,65 kWp Modulleistung und 12 kW Wechselrichterleistung erreicht die Anlage ein DC/AC-Verhältnis von rund 114 Prozent.
Diese Dimensionierung bietet mehrere Vorteile:
- Gute Auslastung des Wechselrichters über den gesamten Tagesverlauf
- Hohe Leistung auch bei schwächerer Sonneneinstrahlung
- Geringes Risiko unnötiger Abregelungsverluste
- Gute Nutzung der installierten Modulfläche
- Leistungsreserven für Wärmepumpe, Elektroauto und andere grössere Verbraucher
- Möglichkeit, gleichzeitig Haushaltsverbraucher zu versorgen und den Speicher zu laden
Mögliche Stringaufteilung
Der GoodWe GW12K-ETA-G20 verfügt über vier unabhängige MPPT-Tracker. Als unverbindliches Planungsbeispiel können die 30 Module folgendermassen verteilt werden:
| MPPT | Modulanzahl | Modulleistung |
|---|---|---|
| MPPT 1 | 8 Module | 3’640 Wp |
| MPPT 2 | 8 Module | 3’640 Wp |
| MPPT 3 | 7 Module | 3’185 Wp |
| MPPT 4 | 7 Module | 3’185 Wp |
| Gesamt | 30 Module | 13’650 Wp |
Durch die unabhängigen MPPT-Tracker können unterschiedliche Dachflächen oder Ausrichtungen getrennt geregelt werden.
Diese Aufteilung ist lediglich ein Planungsbeispiel. Die endgültige Stringauslegung muss anhand des genauen JA-Solar-Modultyps, der Dachausrichtung, der Verschattung sowie der temperaturabhängigen Modulspannungen durch die ausführende Fachperson berechnet werden.
Dreiphasige Notstromversorgung
Bei einem Stromausfall kann das GoodWe ESA-System innerhalb von weniger als 4 Millisekunden in den Backup-Betrieb wechseln. Entsprechend angeschlossene Verbraucher können dadurch nahezu unterbrechungsfrei weiterbetrieben werden.
Der GW12K-ETA-G20 bietet eine dreiphasige Backup-Nennleistung von bis zu 12 kVA. Die tatsächlich verfügbare Leistung im reinen Batteriebetrieb hängt jedoch auch von der installierten Batteriekapazität, der maximalen Entladeleistung, dem Ladezustand und den Betriebsbedingungen ab.
Das System eignet sich damit auch für leistungsstärkere Verbraucher wie:
- Wärmepumpen
- Pumpen und Motoren
- Kühl- und Gefriergeräte
- Beleuchtung und Kommunikationstechnik
- Haushaltsgeräte
- ausgewählte Ladeeinrichtungen
Die Festlegung der zu versorgenden Notstromverbraucher und die Auslegung der Backup-Verteilung müssen durch die ausführende Elektrofachperson erfolgen.
Technische Übersicht
| Eigenschaft | Wert |
| System | GoodWe ESA All-in-One |
| Hybrid-Wechselrichter | GoodWe GW12K-ETA-G20 |
| AC-Nennleistung | 12 kW, dreiphasig |
| Batteriespeicher | 10 kWh |
| Batterietechnologie | LiFePO₄ |
| Lade-/Entladerate | bis 1.0C |
| Anzahl Solarmodule | 30 |
| Leistung je Modul | 455 Wp |
| Gesamte PV-Leistung | 13’650 Wp |
| DC/AC-Verhältnis | ca. 114 % |
| Anzahl MPPT | 4 |
| Maximaler Eingangsstrom | 21 A je MPPT |
| Unverbindliches Planungsbeispiel | 8 + 8 + 7 + 7 Module |
| Backup-Nennleistung | bis 12 kVA |
| Backup-Umschaltzeit | weniger als 4 ms |
| Smart Meter | integriert |
| Stromwandler | 120 A |
| Schutzart | IP66 |
| Solarkabel | 100 m rot und 100 m schwarz, je 6 mm² |
| Maximale Speicherkapazität | bis zu 108 kWh erweiterbar |
Montagepartner und Selbstbaugruppen
Auf Wunsch vermitteln wir Ihnen gerne einen geeigneten Partner für die fachgerechte Montage und elektrische Installation der Photovoltaikanlage.
In verschiedenen Regionen der Schweiz bestehen zudem Selbstbaugruppen und Solargenossenschaften, die Bauherrschaften bei der Organisation und Montage von Photovoltaikanlagen unterstützen. Ob eine Teilnahme möglich ist, hängt von der jeweiligen Region, dem Projekt und der Kapazität der betreffenden Gruppe ab.
Der elektrische Anschluss, die Prüfung, die Inbetriebnahme und die erforderlichen Anmeldungen müssen in jedem Fall durch entsprechend qualifizierte Fachpersonen erfolgen.
Wichtige Hinweise
Montagesystem, AC-Anschlussmaterial, individuell benötigte MC4-Stecker, Gerüst, Überspannungsschutz, Netzanschluss und Montagearbeiten sind nur enthalten, wenn sie ausdrücklich im Angebot aufgeführt werden.
Gerne erstellen wir Ihnen passend zu Ihrem Dach ein separates Angebot für das benötigte Montagematerial.
Die Installation, Stringauslegung, Anmeldung und Inbetriebnahme müssen durch entsprechend qualifizierte Fachpersonen erfolgen. Vor der Montage sind insbesondere Dachausrichtung, Verschattung, Statik, Leitungslängen sowie die temperaturabhängige Leerlaufspannung der Module zu prüfen.
Die tatsächlich erzielbare Leistung und der Jahresertrag hängen unter anderem vom Standort, der Dachneigung, der Ausrichtung, der Verschattung, der Umgebungstemperatur und der Montageart ab
